Hoe verbetert een DB-kabelboom de verbindingsstabiliteit en de systeemefficiëntie?

DeDB-kabelboomspeelt een cruciale rol in moderne elektronische en communicatiesystemen en zorgt voor stabiele, efficiënte en georganiseerde verbindingen tussen verschillende componenten. Dit artikel gaat er dieper op inWateen DB-kabelboom is,Waaromhet is belangrijk in verschillende sectoren, enHoehet verbetert de betrouwbaarheid en signaalintegriteit. Door gedetailleerde technische parameters, functielijsten en professionele tabellen te presenteren, helpt het lezers de structuur, functionaliteit en prestatienormen van DB-draadbomen te begrijpen. De inhoud beantwoordt ook tien veelgestelde vragen die klanten vaak hebben, waardoor duidelijkheid en technische transparantie wordt gegarandeerd. Tenslotte introduceert het artikelDongguan Signalorigin Precision Connector Co., Ltd., een professionele fabrikant die zich toelegt op hoogwaardige DB-kabelboomoplossingen, en nodigt lezers uit om contact op te nemen met het bedrijf voor service op maat en technische ondersteuning.

Inhoudsopgave

1. Wat is een DB-kabelboom en waarom dit belangrijk is

2. Hoe DB-kabelbomen werken en belangrijke technische parameters

3. FAQ: Veelgestelde vragen over DB-kabelbomen

4. Over Dongguan Signalorigin Precision Connector Co., Ltd. & Samenvatting / Contact

1. Wat is een DB-kabelboom en waarom dit belangrijk is

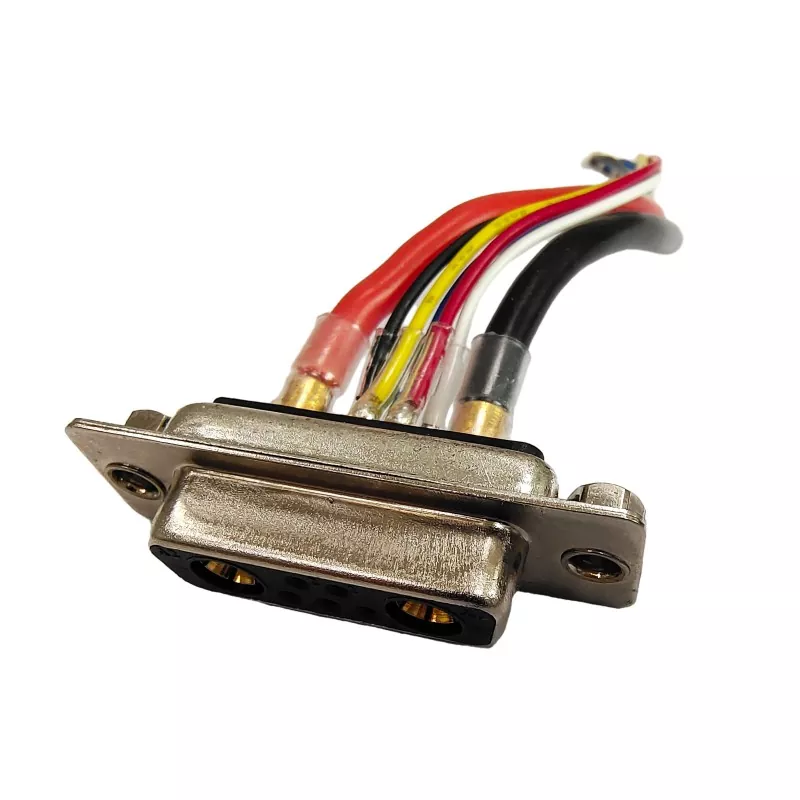

A DB-kabelboomverwijst naar een bedradingssamenstel gebouwd rond een D-sub (of "DB") connectorinterface, waarbij meerdere afzonderlijke draden, aansluitingen, afscherming en beschermende kous worden gecombineerd tot een enkel geïntegreerd harnas dat eindigt in een of meer DB-connectoren (bijv. DB-9, DB-15, DB-25, DB-44, DB-52, enz.). Deze harnassen zijn gebruikelijk in datacommunicatie, instrumentatie, industriële besturingssystemen, luchtvaartelektronica en autodiagnostiek.

Door draden in één weefgetouw te bundelen en ze te integreren in de DB-connectorinterface, zorgt een DB-draadharnas voor signaalintegriteit, correcte pinmapping, consistente afscherming en vereenvoudigde installatie. In wezen is het het zenuwstelsel dat elektronica op bord- of systeemniveau verbindt met externe systemen via DB-connectoren.

Waarom isDB-kabelboombelangrijk (en groeit in de vraag)?

• Signaalintegriteit en ruisonderdrukking: DB-connectoren dragen vaak gevoelige analoge of digitale signalen; een harnas zorgt voor afscherming, correcte aarding en kabelgeleiding om EMI (elektromagnetische interferentie) te verminderen.

• Modulariteit en schaalbaarheid: Door gebruik te maken van DB-connectoren kunnen systemen modulair worden: het aansluiten/loskoppelen van subsystemen is eenvoudiger vergeleken met losse draden.

• Betrouwbaarheid en onderhoudbaarheid: Een geconsolideerd harnas is gemakkelijker te testen, inspecteren, vervangen of repareren dan veel afzonderlijke draden.

• Toenemend gebruik in geavanceerde systemen: Met de toename van instrumentatie, data-acquisitie en controlesystemen (bijvoorbeeld industriële automatisering, EV-diagnostiek, ruimtevaart), is er steeds meer vraag naar DB-harnassen.

• Trends in marktgroeiDe markt voor kabelbomen voor de automobielsector zal naar verwachting in 2035 een waarde van meer dan 125 miljard dollar bereiken, gedreven door de adoptie van elektrische auto's en geavanceerde elektronica.

• Complexiteitsreductie en efficiëntie in de productie: Het stroomlijnen van harnasontwerpen verlaagt de productiekosten, verkort de doorlooptijden en vermindert het foutpercentage.

2. Hoe DB-kabelbomen werken en belangrijke technische parameters

Hoe werkt eenDB Wije HarnasWerk?

1. Draadselectie en -voorbereiding– Kies de juiste geleiderdikte, isolatietype en afscherming, afhankelijk van het signaal (vermogen, data, analoog) en omgevingsomstandigheden.

2. Routing & bundeling– Groepeer draden in logische takken, breng kousen, tie-wraps of gevlochten afscherming aan.

3. Beëindiging en connectorintegratie– Krimp of soldeer elke draad op een klem, steek deze in de DB-connectorbehuizing (pin/bus), breng een backshell of trekontlasting aan.

4. Afscherming en aarding– Sluit de afscherming aan op de schaal of het aardingspunt om de EMI-prestaties te behouden.

5. Testen & validatie– Continuïteit, isolatieweerstand, high-potential (hipot) tests en trekproeven.

6. Eindmontage en installatie– Het harnas wordt aan beide uiteinden op de DB-interface aangesloten en biedt signaalpaden van het ene systeem naar het andere.

Belangrijkste technische parameters

Hieronder vindt u een tabel met een samenvatting van de typische en aangepaste specificaties voorDB-kabelbomen:

Hier is ook een lijst met functies waar klanten vaak om vragen:

• Uitbreektakken of subharnassen

• Kleurgecodeerde draden en gelabelde tags

• Overgegoten connectorlaarzen voor trekontlasting

• Robuuste backshells, vormgeving of afdichting voor bescherming van het milieu

• Aangepaste twists, paarafscherming of gecontroleerde impedantie voor differentiële paren (bijv. RS-422, CAN, Ethernet via DB)

Voorbeeldmodelspecificatie

Deze specificaties illustreren hoe eenDB-kabelboomkan worden aangepast aan strenge toepassingsbehoeften.

3. FAQ: Veelgestelde vragen overDB-kabelboom

Hieronder vindt u een lijst met ongeveer tien veelgestelde vragen (in vraag- en antwoordformaat) die potentiële klanten vaak stellen over DB-kabelbomen, samen met korte maar duidelijke gedetailleerde antwoorden.

Vraag 1: Waar staat "DB" voor in DB Wire Harness?
A1: "DB" verwijst naar de D-subminiatuurconnectorfamilie. De "B" duidde historisch gezien een specifieke schaalgrootte aan in de oudere nomenclatuur (hoewel velen tegenwoordig losjes verwijzen naar DB-9, DB-15, enz.). De juiste term is D-sub, maar "DB" wordt veel gebruikt in de industrie.

Vraag 2: Kan een DB-kabelboom zowel signaal- als stroomleidingen dragen?
A2: Ja. U kunt stroomleidingen (bijvoorbeeld 12 V, 24 V) samen met signaalleidingen in dezelfde kabelboom opnemen, zolang de draaddikte, isolatie en overspraak/EMI-ontwerp goed worden beheerd.

Vraag 3: Hoe zorg je voor afscherming en aardintegriteit in DB-harnas?
A3: Gebruik individuele afschermingen op paarniveau of folie + vlechtwerk, verbind de afschermingsafvoeren met de connectorbehuizing of aardingspinnen, zorg voor consistente aardingspunten en vermijd aardlussen.

Vraag 4: Welke tests worden aanbevolen voor DB-draadbomen?
A4: Continuïteitstest, isolatieweerstandstest, hipottest (hoog potentieel) en mechanische trekproef. Bovendien kan functionele signaalverificatie (bijvoorbeeld bitfoutpercentage voor datalijnen) worden gebruikt.

Vraag 5: Kunnen DB-harnassen hogesnelheidsgegevens ondersteunen (bijvoorbeeld Ethernet, RS-485)?
A5: Ja. Door gebruik te maken van getwiste paren, gecontroleerde impedantielijnen en afscherming kunnen DB-harnassen hogesnelheidsprotocollen ondersteunen zolang de signaalintegriteit behouden blijft.

Vraag 6: Welke materialen zijn het beste voor isolatie in ruwe omgevingen?
A6: FEP, ETFE, PTFE of XLPE zijn ideaal voor blootstelling aan hoge temperaturen, chemicaliën of vlammen. Ze presteren beter dan standaard PVC wat betreft robuustheid.

V7: Wat is de typische levertijd voor op maat gemaakte DB-kabelboombestellingen?
A7: De doorlooptijd is afhankelijk van de complexiteit, hoeveelheid en testvereisten, maar varieert vaak van 4 tot 8 weken. Versnelde opties zijn wellicht mogelijk.

V8: Hoe worden draadlabels en kleuren verwerkt in DB Harness?
A8: We kunnen geleiders een kleurcode geven en labels aanbrengen, krimpmarkeringen aanbrengen of elke draad labelen op basis van klantdocumentatie om de installatie en het onderhoud te vergemakkelijken.

V9: Zijn standaard DB-kabelbomen RoHS/IPC-compatibel?
A9: Ja, standaard harnassen kunnen worden vervaardigd om te voldoen aan RoHS en IPC/WHMA-A-620 (Klasse 2 of Klasse 3, afhankelijk van de toepassing).

Vraag 10: Wat is de maximale lengte waarover een DB-harnas betrouwbaar blijft?
A10: Het hangt af van het signaaltype en de elektrische specificaties, maar lengtes van 10-20 meter zijn haalbaar in veel besturings- of instrumentatie-instellingen. Voor zeer lange runs moeten de impedantie, de spanningsval en de signaalintegriteit zorgvuldig worden ontworpen.

Deze veelgestelde vragen helpen prospects te begeleiden en SEO te verbeteren door echte gebruikersvragen te matchen.

4. Over Dongguan Signalorigin Precision Connector Co., Ltd. en samenvatting

Dongguan Signalorigin Precision Connector Co., Ltd.is een toonaangevende fabrikant die gespecialiseerd is in precisieconnectoren, kabelassemblages en op maat gemaakte kabelboomoplossingen. Onze expertise omvat het ontwerp, de productie en kwaliteitsborging van DB-kabelbomen. We bedienen een wereldwijde klantenkring in de sectoren industriële automatisering, lucht- en ruimtevaart, telecommunicatie, instrumentatie en automobielsector.

Wij zijn trots op:

• Volledige interne mogelijkheden: kabels knippen, draadstrippen, krimpen, overmolding, testlaboratoria

• Naleving van internationale normen (IPC/WHMA, ISO, RoHS)

• Technische ondersteuning op maat en snelle prototyping

• Voortdurende investeringen in automatisering en kwaliteitssystemen

Samenvatting en oproep tot actie

Samenvattend: DB-kabelbomen zijn cruciale onderdelen van de hedendaagse complexe elektrische en datasystemen en bieden modulariteit, betrouwbaarheid, afscherming en efficiënte installatie. Door het ‘wat, waarom, hoe’ te begrijpen, kunnen systeemontwerpers en kopers harnassen specificeren die echt aansluiten bij de prestatiebehoeften. BijDongguan Signalorigin Precision Connector Co., Ltd., we brengen vele jaren van technische diepgang en uitmuntende productie met zich mee om DB-kabelboomoplossingen te leveren die aan uw meest veeleisende specificaties voldoen.

Contactons als u uw vereisten voor DB-kabelbomen wilt bespreken of een offerte op maat wilt aanvragen:neem contact met ons op.
